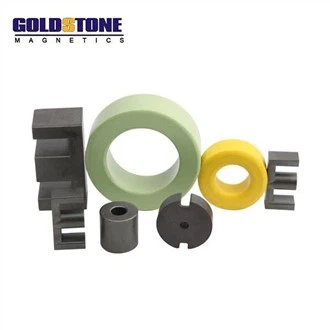

Rdzeń Sendust, rdzenie kool-mu

rdzeń sendust, rdzenie kool-mu, magnetyczny rdzeń proszkowy FeSiAI
rdzenie sdndust, rdzenie koolmu (rdzenie sdndust) są wykonane z 5. Metalowego miękkiego magnetycznego rdzenia proszkowego wytwarzanego z proszków wykonanych z 4 procent, 9,6 procent krzemu i innych stopów wykonanych z żelaza. rdzenie sdndust, rdzenie koolmu są szeroko stosowane. W ostatnich latach, ze względu na szybki rozwój mediów niklowych, doskonała opłacalność rdzeni sdndust, rdzenie koolmu stały się widoczne. Stał się szeroko stosowanym i szeroko stosowanym miękkim rdzeniem magnetycznym w aktualnej serii stopów. Ze względu na znaczny wzrost popytu, który z kolei sprzyja doskonaleniu technologii procesu produkcyjnego i jakości produktów, obejmuje on głównie energię słoneczną, konwersję energii wiatrowej, zasilanie napędów LED, regulator napięcia, hybrydowy pojazd elektryczny, system ciągłego zasilania UPS, wysoką czujnik prądu, zasilacz impulsowy, prąd wejściowy, filtr liniowy i inne aspekty. Może zastąpić rdzenie Magnetics CSC, East, Arnold Foreign sdndust, rdzenie koolmu

Wraz z szybkim rozwojem technologii elektronicznej wymagania dotyczące wysokiej częstotliwości, dużej gęstości mocy, miniaturyzacji i odporności na zakłócenia elektromagnetyczne urządzeń elektronicznych stają się coraz bardziej widoczne, a popyt na rynku rośnie. Jako nowy rodzaj kompozytowego materiału elektronicznego, rdzenie kool-mu szybko się rozwinęły dzięki doskonałym właściwościom magnetycznym o wysokiej częstotliwości, dobrej stabilności temperaturowej, szerokiej stałej przewodności magnetycznej, niskim stratom i niskim kosztom. Jest szeroko stosowany w urządzeniach takich jak cewki wyjściowe, filtry liniowe i korektory współczynnika mocy.

Wraz z rozwojem techniki elektronicznej miniaturyzacja i lekkość sprzętu spowodowały konieczność miniaturyzacji urządzeń elektronicznych. I miniaturyzacja, gęstość mocy i potrzeba wytwarzania proszku magnetycznego

Charakterystykę wysokiej częstotliwości i niskiej straty materiału rdzenia, podczas gdy rdzenie kool-mu charakteryzują się wysoką częstotliwością i niską stratą, można zobaczyć na podstawie następującego wzoru:

V=3/4 (WR JBF)

V: Objętość rdzenia cząstek magnetycznych;

W: Moc;

R: Opór;

J: gęstość prądu;

B: intensywność indukcji magnetycznej;

Ze wzoru widać, że przy określonej mocy, im wyższa częstotliwość rdzeni ,kool-mu, tym mniejsza głośność. Tak więc wysoka częstotliwość musi rozwijać materiały elektroniczne o wysokiej częstotliwości i

Rdzenie I,kool-mu charakteryzują się wysoką częstotliwością i niskimi stratami.

Teraz magnetyczne rdzenie proszkowe z żelaza i krzemu zostały faktycznie podzielone na pięć kategorii:

Najwyższa częstotliwość to 8MHz; I=75, z maksymalną częstotliwością 3MHz; I=26, częstotliwość maksymalna 20 MHz, i=60, i=90, częstotliwość maksymalna 2 MHz, i=125, częstotliwość maksymalna 1 MHz. Na przykład,

Strata wynosi i{{0}}, mniejsza lub równa 54 plus 8 procent uH, wartość Q przy 300 kHz, ścieżka C0,26, V=1V. Dla magnetycznego rdzenia proszkowego FeSiAI o i=125 strata mocy P=140/kg;

Kool-mu Cores to P=680W/kg, czyli 3,8 razy więcej niż proszek magnetyczny żelazokrzemowo-aluminiowy.

4, Oszczędność energii nieuchronnie wymaga opracowania magnetycznych rdzeni proszkowych z żelaza i krzemu

Metalowe rdzenie cząstek magnetycznych obejmują głównie rdzenie cząstek magnetycznych żelaza, niklu, molibdenu, rdzenie cząstek magnetycznych o wysokim strumieniu oraz rdzenie cząstek kool-mu. Wszystkie te trzy kategorie mają doskonałą wydajność. Ale żelazo nikiel molibden

Proszek magnetyczny zawiera procent Ni81, procent Mo2, procent Fe17; Magnetyczny rdzeń proszkowy o wysokim strumieniu magnetycznym zawiera 50 procent Ni i 50 procent Fe; Żelazo-krzemowo-aluminiowe magnetyczne rdzenie proszkowe nie zawierają materiałów Ni i Mo z metali szlachetnych i mają dzisiejszy kształt

Zgodnie z formułą Ni i Mo są drogie, a użytkownicy używają rdzeni kool-mu, aby je zastąpić, z wyjątkiem zastosowań wojskowych.

Rdzeń z proszku żelaza ma doskonałą wydajność, niską cenę i jest szeroko stosowany, ale utrata mocy jest zbyt duża. Żelazo-krzemowo-aluminiowy magnetyczny rdzeń proszkowy i=125, tak i=26, 60, 75, 90
Klient może wybrać swoje potrzeby w następujący sposób:



Średnia strata jest największa, ale w porównaniu z rdzeniem z proszku żelaza zużycie energii powinno być stosunkowo niewielkie. Strata mocy magnetycznego rdzenia proszkowego żelaza krzemowo-aluminiowego wynosi P=140W/KG, a strata magnetyczna rdzenia proszkowego żelaza wynosi P=680W/KG,

Rdzeń z Sendusta jest 3,8 razy mniejszy niż rdzeń ze sproszkowanego żelaza.

W warunkach energooszczędnego środowiska rdzenie kool-mu są nieuniknionym wyborem.



Jakie są główne zastosowania,kool-mu Rdzenie?
Doskonałe działanie rdzeni ,kool-mu zostało omówione powyżej, a ich zastosowanie zostanie omówione poniżej.
Istnieje pięć aspektów:

1. Filtr zasilania wysokiej częstotliwości:

Żelazo-krzemowo-aluminiowy magnetyczny rdzeń proszkowy i=26, moc 0-200MHZ, wyższa niż ferryt. Obecnie najwyższa częstotliwość MnZn to 1 MHz, ale prąd jest niewielki, a częstotliwość NiZn stosunkowo niska

Wysoki, ale stosowany przy słabych prądach. A rdzenie ,kool-mu są używane w aplikacjach wysokoprądowych, które mogą osiągać od kilku do kilkuset amperów. W dzisiejszych czasach zasilacze impulsowe mają coraz większą częstotliwość, a filtry stają się coraz ważniejsze. Filtry wysokiej częstotliwości mają efekty oszczędzania energii, na przykład są szeroko stosowane w dużych wyświetlaczach LCD.

2. Zasilacz awaryjny (UPS) Korektor mocy (PFC)

Zastosowanie zasilania awaryjnego jest bardzo popularne, takie jak zasilanie, komunikacja i elektryczność, z których wszystkie korzystają z zasilania awaryjnego i rozwijają się w kierunku dużej mocy.

Na przykład firma APC w Stanach Zjednoczonych produkuje zasilacze awaryjne w swoich spółkach zależnych w Chinach, Indiach i innych krajach, które są zasilaczami awaryjnymi o wysokiej częstotliwości i dużej mocy, wykorzystującymi proszek magnetyczny żelaza, krzemu i aluminium

Rdzeń to C57,2x26,4x15,2 o przepuszczalności i=26.

Francuska firma Meilan Gelan założyła w Pudong w Szanghaju firmę zajmującą się produkcją i rozwojem zasilaczy UPS. Zmierzają również w kierunku zastosowania rdzeni kool-mu.

3. Dławik mocy

Najlepszym wyborem jest użycie rdzeni kool-mu do cewek rezonansowych mocy i cewek kompensujących przesunięcie fazowe. Dławiki mocy są szeroko stosowane, z pełnym mostkiem i półmostkiem

Dławiki mostkowe, przełączające dławiki wyjściowe, cewki PFC, transformatory i inne cewki indukcyjne są szeroko stosowane.

Szybko rosnący magnetyczny rdzeń proszkowy FeSiAI

4. Transformatory impulsowe są szeroko stosowane w komunikacji.Podczas stosowania ferrytu należy otworzyć skoncentrowaną szczelinę powietrzną, co znacznie zwiększa utratę szczeliny powietrznej. Jednak podczas korzystania z rdzeni kool-mu nie trzeba otwierać żadnej szczeliny powietrznej

Szczelina, bez utraty szczeliny powietrznej, strata jest zmniejszona, co ma ogromne zalety.

5. Transformator wyjściowy linii

Liniowe transformatory wyjściowe są obecnie powszechnie używane do stosowania ferrytu MnZn, który ma duże straty podczas otwierania szczeliny powietrznej. Jednak przy stosowaniu rdzeni ,kool-mu nie ma potrzeby otwierania szczeliny powietrznej, co zmniejsza straty i może być stosowane w

Wysokoprądowe zastosowania elektryczne mają duże zalety.

7, Co zrobiliśmy

Nasza fabryka Goldstone z powodzeniem opracowała rdzeń wysyłający, zwany także proszkowym rdzeniem magnetycznym z żelaza krzemu i aluminium o przenikalności magnetycznej i =26, 60, 75, 90,125. Oto pięć uznanych międzynarodowo systemów

Kolumna i industrializacja, w tym rdzenie kool-mu i rdzeń magnetyczny z proszku krzemowo-aluminiowego typu EE. Szczególnie reprezentując poziom międzynarodowy, z najwyższymi trudnościami technicznymi, i=26, i częstotliwością 20 MHz, pokonaliśmy ogromne trudności i pomyślnie opracowaliśmy i uprzemysłowiliśmy to, co reprezentuje poziom rdzeni kool-mu w naszym kraju. Teraz musimy pogłębić nasze wysiłki

Rozwój chemiczny, poszerzanie skali przemysłu i dalsze promowanie go na rynkach krajowych i międzynarodowych.
